Bản vẽ bể phốt 3 ngăn quyết định toàn bộ hiệu quả xử lý nước thải của công trình, nhưng đa số người xây nhà chỉ nhìn vào bản vẽ để biết kích thước tổng thể mà bỏ qua phần quan trọng nhất: tỷ lệ thể tích từng ngăn và vị trí đặt ống thông. Bài viết phân tích cách đọc đúng một bản vẽ bể phốt 3 ngăn chuẩn kỹ thuật, cách tính kích thước theo số người sử dụng, và lý do vì sao ngay cả bản vẽ hoàn hảo cũng không đảm bảo bể không thấm nếu khâu thi công sai lệch.

Bể Phốt 3 Ngăn Chống Thấm Tuyệt Đối

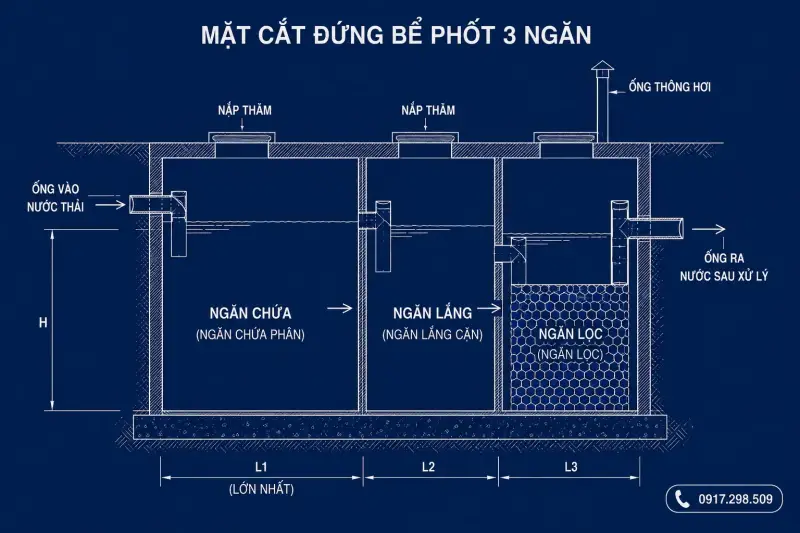

Sơ Đồ Bản Vẽ Bể Phốt 3 Ngăn

🔑 Key Takeaways

Một bản vẽ bể phốt 3 ngăn đúng chuẩn phải thể hiện được cả mặt bằng, mặt cắt đứng lẫn cao độ đặt ống — thiếu một trong ba, bản vẽ chỉ mang tính minh họa.
Tỷ lệ phổ biến nhất giữa ngăn chứa – ngăn lắng – ngăn lọc là 50-25-25 (một số tài liệu dùng 50-30-20); ngăn chứa luôn lớn nhất vì phải lưu chất thải đủ lâu để phân hủy.
Phần lớn sự cố nứt, thấm không đến từ bản vẽ sai mà từ khâu thi công lệch bản vẽ — thiếu phụ gia chống thấm, mạch ngừng bê tông không đúng kỹ thuật, đầm đất quanh thành bể không kỹ.
Bể composite đúc liền khối tại nhà máy loại bỏ hoàn toàn sai số thi công vì bản vẽ kỹ thuật chính là thông số khuôn đúc, không phải tài liệu để thợ tự diễn giải tại công trường.
Tháng 7/2026, Môi Trường Bình Dương đã bàn giao bể phốt composite cho 15 công trình tại TP.HCM và các tỉnh phía Nam, sản xuất tại xưởng rộng 4.000m² tại TP.HCM.
Giá tham khảo bể composite khoảng 2.000.000đ/m³ tùy dung tích, lắp đặt trong 1 ngày, kèm hồ sơ kỹ thuật và bản vẽ cho từng đơn hàng.

Bản vẽ bể phốt 3 ngăn thể hiện những gì?

Nhiều người tìm sơ đồ hầm tự hoại chỉ để biết chiều dài, chiều rộng tổng thể — trong khi một bản vẽ bể phốt 3 ngăn đầy đủ phải trả lời được ba câu hỏi: bể chia ngăn theo tỷ lệ nào, nước chảy qua các ngăn theo đường nào, và ống được đặt ở cao độ nào để không cuốn cặn sang ngăn sau.

Mặt bằng, mặt cắt đứng và ký hiệu ống trên bản vẽ tiêu chuẩn

Bản vẽ bể phốt 3 ngăn chuẩn luôn có hai phần tách biệt. Mặt bằng nhìn từ trên xuống, thể hiện chiều dài và chiều rộng tổng thể cùng vị trí ba ngăn nằm cạnh nhau. Mặt cắt đứng thể hiện chiều sâu bể, mực nước thiết kế, vị trí ống vào (inlet), ống ra (outlet) và ống thông hơi — đây là phần nhiều bản vẽ tay bỏ sót vì khó vẽ hơn mặt bằng.

Mặt bằng và mặt cắt đứng bể tự hoại đúc sẵn

Ký hiệu ống trên bản vẽ thường dùng đường tròn kèm số liệu đường kính: ống chính dẫn nước thải vào/ra ghi Φ90 hoặc Φ110, ống thông hơi ghi Φ60. Đường nét đứt thể hiện phần nằm dưới đất; mũi tên chỉ hướng dòng chảy một chiều từ ngăn chứa sang ngăn lắng rồi ngăn lọc.

Tỷ lệ thể tích 3 ngăn — vì sao ngăn chứa luôn lớn nhất

Tỷ lệ được dùng phổ biến nhất trên các bản vẽ bể phốt 3 ngăn tiêu chuẩn là 50-25-25: ngăn chứa chiếm một nửa tổng thể tích, ngăn lắng và ngăn lọc mỗi ngăn một phần tư còn lại. Một số tài liệu kỹ thuật khác dùng tỷ lệ 50-30-20, xê dịch nhẹ giữa ngăn lắng và ngăn lọc tùy đặc điểm lưu lượng nước thải. Điểm chung ở cả hai cách chia: ngăn chứa luôn lớn nhất, vì đây là nơi tiếp nhận toàn bộ chất thải thô và cần thời gian lưu đủ lâu để vi sinh vật kỵ khí phân hủy trước khi phần nước tách lớp được chuyển sang ngăn tiếp theo.

Nếu bản vẽ chia ba ngăn bằng nhau để đơn giản hóa việc đổ khuôn hoặc đóng cốp pha, ngăn chứa sẽ quá nhỏ so với tải chất thải thực tế — bùn đầy nhanh hơn tính toán ban đầu, kéo theo chu kỳ hút bùn rút ngắn đáng kể so với thiết kế.

Vị trí và kích thước lỗ thông ngăn quyết định hiệu quả lắng lọc

Lỗ thông giữa ngăn 1 và ngăn 2 phải đặt cao hơn đáy bể nhưng thấp hơn mặt nước — quá thấp thì cặn đáy chưa phân hủy hết bị cuốn sang ngăn sau, quá cao thì giảm thể tích hiệu dụng của ngăn chứa. Kích thước phổ biến trên bản vẽ là lỗ vuông 150×150mm hoặc dùng ống PVC Φ90-110 đặt so le giữa hai ngăn để tránh dòng chảy đi thẳng một đường, cuốn theo cặn lơ lửng.

Cách đọc kích thước trên bản vẽ theo số người sử dụng

Sai lầm phổ biến khi đọc bản vẽ bể phốt 3 ngăn là chọn dung tích theo diện tích nhà thay vì theo số người sử dụng thực tế và lưu lượng nước thải.

Công thức quy đổi dung tích ra kích thước từng ngăn

Dung tích bể tự hoại được tính dựa trên lượng nước thải bình quân mỗi người mỗi ngày, nhân với số người sử dụng, cộng thêm thời gian lưu nước tối thiểu 2–3 ngày để đảm bảo bùn lắng và phân hủy đủ mức trước khi nước chuyển sang ngăn tiếp theo. Sau khi có tổng dung tích, chia theo tỷ lệ 50-25-25 (hoặc 50-30-20) để ra thể tích từng ngăn, rồi quy đổi thành chiều dài, chiều rộng, chiều sâu cụ thể trên bản vẽ.

Tra nhanh theo số người sử dụng

Bảng tra kích thước chi tiết theo từng mốc số người — từ nhà 3–5 người đến hộ đông người — đã được tổng hợp đầy đủ tại Tiêu Chuẩn Kích Thước Bể Phốt Gia Đình Từ 3–5 Người. Trong phạm vi bài này, phần quan trọng hơn con số dung tích là cách tỷ lệ đó được thể hiện đúng trên bản vẽ — vì hai bể cùng dung tích nhưng chia ngăn khác nhau sẽ vận hành hoàn toàn khác nhau.

Hầm tự hoại composite chất lượng cao

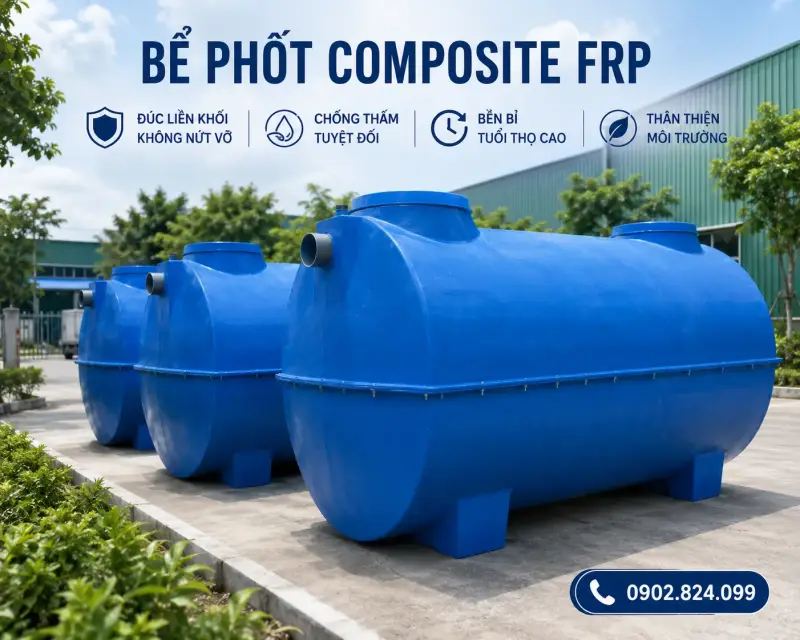

bể phốt nhựa giá rẻ đúc sẵn

Sai số thường gặp khi thợ vẽ tay không theo tỷ lệ chuẩn

Không ít bản vẽ tay tại công trường chia ba ngăn gần bằng nhau để cốp pha dễ đóng, thay vì theo tỷ lệ 50-25-25. Hậu quả xuất hiện sau khi đưa vào sử dụng: ngăn chứa đầy bùn sớm hơn 1–2 năm so với tính toán ban đầu, buộc chủ nhà phải gọi hút hầm cầu ngoài kế hoạch — một chi phí phát sinh không nằm trong dự trù ban đầu khi duyệt bản vẽ.

Vì sao bản vẽ đúng vẫn không đảm bảo bể không thấm?

Đây là khoảng cách ít người để ý khi cầm một bản vẽ bể phốt 3 ngăn trong tay: bản vẽ đúng chỉ là điều kiện cần, thi công đúng theo bản vẽ mới là điều kiện đủ.

Khoảng cách giữa "vẽ đúng" và "thi công đúng"

Trên thực tế công trình, phần lớn sự cố thấm nứt bể phốt không bắt nguồn từ bản vẽ sai mà từ việc thi công không đúng theo bản vẽ đã duyệt: đổ bê tông thiếu phụ gia chống thấm, thay đổi độ dày thành bể để tiết kiệm vật liệu, hoặc bỏ qua bước xử lý mối nối giữa các lần đổ. Một bản vẽ hoàn hảo trên giấy không có giá trị nếu người thi công không tuân thủ đúng thông số đó ngoài thực địa.

Ba lỗi thi công phổ biến khiến bể đúng bản vẽ vẫn nứt sau 3–5 năm

Không trộn phụ gia chống thấm vào vữa trát, hoặc trộn sai tỷ lệ hướng dẫn của nhà sản xuất phụ gia.
Đổ bê tông không liền mạch, tạo mạch ngừng tại vị trí nối giữa các lần đổ — đây là điểm yếu nhất của kết cấu bể xây.
Lấp đất xung quanh thành bể không đầm kỹ theo từng lớp, tạo áp lực lệch khiến bể nứt do lún không đều theo thời gian.

Chống thấm bằng vật liệu quét/trát rời rạc và vật liệu đúc liền khối

Bể xây luôn tồn tại các mối nối: giữa đáy và thành, giữa thành và nắp, giữa các lớp trát chống thấm bổ sung theo thời gian. Mỗi mối nối là một điểm có nguy cơ thấm riêng, và chất lượng của nó phụ thuộc vào tay nghề người thi công tại từng thời điểm khác nhau. Bể composite FRP được đúc liền khối tại nhà máy, thành bể dày đồng đều 5–6mm quấn sợi thủy tinh chéo góc, không có mối nối nào chịu áp lực nước trực tiếp.

💡 Pro-tip #1: Trước khi ký hợp đồng thi công bể xây, yêu cầu thợ ghi rõ trong hợp đồng loại phụ gia chống thấm sử dụng và tỷ lệ trộn. Đây là chi tiết dễ bị bỏ qua bằng lời nói nhưng lại quyết định tuổi thọ thực tế của bể — không phải bản vẽ đẹp hay xấu.

Lắp đặt hầm tự hoại đúc liền khối

Bản vẽ bể phốt 3 ngăn composite khác gì bể xây truyền thống?

Bể composite đúc theo khuôn cố định — bản vẽ chính là sản phẩm thực tế

Với bể composite, bản vẽ kỹ thuật không còn là tài liệu để thợ tự diễn giải mà chính là thông số khuôn đúc tại nhà máy: tỷ lệ ngăn, độ dày thành, vị trí ống đều cố định từ khâu sản xuất, loại bỏ hoàn toàn sai số phát sinh tại công trường. Tại xưởng sản xuất rộng 4.000m² của Môi Trường Bình Dương ở TP.HCM, mỗi bể đều được kiểm tra độ dày thành và tỷ lệ ngăn trước khi xuất xưởng, kèm bản vẽ kỹ thuật giao cùng đơn hàng để chủ nhà đối chiếu trực tiếp với sản phẩm nhận được.

Tiêu chí	Bể xây theo bản vẽ tay	Bể composite theo bản vẽ nhà máy
Độ chính xác tỷ lệ ngăn	Phụ thuộc tay nghề thợ tại công trình	Cố định theo khuôn đúc
Mối nối chịu áp lực nước	Nhiều (đáy, thành, nắp, lớp trát)	Không có — đúc liền khối
Rủi ro nứt, thấm sau 3–5 năm	Cao nếu thi công sai lệch bản vẽ	Rất thấp
Thời gian thi công	3–7 ngày	1 ngày
Giá tham khảo	Vật liệu thấp, cộng thêm nhân công	Khoảng 2.000.000đ/m³ tùy dung tích

Xem đầy đủ bảng giá theo từng mức dung tích tại Báo Giá Bể Phốt Composite – Bảng Giá Tận Xưởng Theo Dung Tích, hoặc tham khảo cấu tạo chi tiết tại Bể Phốt 3 Ngăn Composite – Cấu Tạo, Giá và Nơi Mua Uy Tín. Với những công trình đang cầm sẵn một bản vẽ bể xây cũ nhưng cân nhắc chuyển sang composite, đội kỹ thuật Môi Trường Bình Dương có thể đối chiếu trực tiếp tỷ lệ ngăn trên bản vẽ đó với thông số bể composite tương ứng.

💡 Pro-tip #2: Khi nhận bản vẽ kỹ thuật kèm bể composite, đối chiếu tỷ lệ ngăn ghi trên bản vẽ với tỷ lệ 50-25-25 (hoặc 50-30-20) đã nêu ở phần trên. Một số đơn vị thu nhỏ ngăn chứa để giảm chi phí vật liệu sản xuất, khiến bể phải hút bùn sớm hơn dự kiến dù bản vẽ nhìn qua vẫn hợp lý.

Lưu ý khi triển khai bản vẽ ra công trình thực tế

Kiểm tra mực nước ngầm và độ dốc ống trước khi thi công

Tại nhiều khu vực TP.HCM và vùng ven, mực nước ngầm chỉ cách mặt đất 0,5–1,5m vào mùa mưa. Nếu bản vẽ không tính phương án chống nổi, bể rỗng hoặc chứa ít nước có thể bị đẩy nổi lên khỏi mặt đất bởi áp lực nước ngầm trong quá trình lấp đất — đây là lỗi thi công, không phải lỗi bản vẽ hay lỗi bể. Độ dốc ống dẫn vào bể nên đạt tối thiểu 1–2% hướng về phía bể để tránh cặn đọng lại trong đường ống trước khi tới nơi xử lý.

Khoảng cách an toàn tới giếng nước, nhà ở theo quy định hiện hành

Bản vẽ cần thể hiện khoảng cách tối thiểu từ bể tới giếng nước sinh hoạt, không đặt bể trực tiếp dưới nền nhà chính, và tránh khu vực đất yếu hoặc dễ ngập úng. Theo quy định hiện hành về vệ sinh môi trường, chủ công trình có trách nhiệm bố trí vị trí bể phốt đảm bảo không ảnh hưởng đến nguồn nước ngầm và công trình lân cận — đây là phần nên xác nhận với đơn vị tư vấn tại địa phương trước khi chốt bản vẽ cuối cùng, vì khoảng cách cụ thể có thể khác nhau tùy đặc điểm từng khu vực.

🔥 GIÁ SỈ TẬN XƯỞNG
Bể phốt composite 2m3

🔥 GIÁ SỈ TẬN XƯỞNG
Bể phốt composite 10 khối

🔥 GIÁ SỈ TẬN XƯỞNG
Báo giá bể phốt composite

Câu Hỏi Thường Gặp Về Bản Vẽ Bể Phốt 3 Ngăn

Bản vẽ bể phốt 3 ngăn có bắt buộc phải nộp cho cơ quan quản lý không?

Với nhà ở riêng lẻ, quy định hiện hành thường không yêu cầu nộp riêng bản vẽ bể phốt mà tính chung trong hồ sơ thiết kế công trình. Với nhà hàng, khu công nghiệp hoặc cơ sở sản xuất, cơ quan quản lý môi trường có thể yêu cầu hồ sơ kỹ thuật xử lý nước thải chi tiết hơn — nên xác nhận với đơn vị tư vấn tại địa phương theo từng loại công trình cụ thể.

Tỷ lệ 3 ngăn trên bản vẽ nhất định phải là 50-25-25 không?

Đây là tỷ lệ phổ biến nhất và được nhiều tài liệu kỹ thuật khuyến nghị, nhưng một số bản vẽ dùng tỷ lệ 50-30-20 tùy đặc điểm lưu lượng nước thải thực tế. Điều quan trọng hơn con số tuyệt đối là ngăn chứa luôn phải lớn nhất trong ba ngăn.

Có thể tự vẽ bản vẽ bể phốt 3 ngăn để thi công tại nhà không?

Về mặt kỹ thuật là có thể nếu nắm đúng tỷ lệ và vị trí ống, nhưng bản vẽ tự vẽ tay thường thiếu chi tiết mặt cắt đứng và cao độ đặt ống chính xác — hai yếu tố quyết định bể có vận hành đúng nguyên lý hay không. Với công trình quan trọng, nên đối chiếu với đơn vị có kinh nghiệm trước khi thi công.

Bể phốt 3 ngăn theo bản vẽ chuẩn dùng được bao lâu trước khi phải hút bùn?

Với nhà ở 4–6 người, thi công đúng bản vẽ và đúng kỹ thuật chống thấm, ngăn chứa thường cần hút bùn sau 3–5 năm sử dụng. Nhà hàng, quán ăn có tải cao hơn nên rút ngắn chu kỳ còn 12–24 tháng. Bể phốt 3 ngăn không cần hút thường xuyên như bể 1 ngăn, nhưng điều đó không đồng nghĩa với việc không cần bảo trì định kỳ.

Bản vẽ bể phốt 3 ngăn khác bản vẽ bể phốt composite ở điểm nào?

Bản vẽ bể xây thể hiện kích thước để thợ thi công tại chỗ, kết quả cuối cùng phụ thuộc tay nghề người thực hiện. Bản vẽ bể composite là thông số khuôn đúc tại nhà máy, kèm theo mỗi đơn hàng của Môi Trường Bình Dương để chủ nhà đối chiếu trực tiếp với sản phẩm nhận được, không phải chờ đến khi thi công xong mới biết kết quả.

Chi phí theo bản vẽ bể xây tại chỗ và bể composite chênh nhau bao nhiêu?

Bể xây thường có chi phí vật liệu thô thấp hơn nhưng cộng thêm chi phí nhân công cho 3–7 ngày thi công. Bể composite có giá tham khảo khoảng 2.000.000đ/m³ tùy dung tích, lắp đặt trong 1 ngày, không phát sinh chi phí trát chống thấm định kỳ về sau như bể xây sau vài năm sử dụng.

Trong tháng 7/2026, Công ty Môi Trường Bình Dương đã bàn giao bể phốt composite cho 15 công trình tại TP.HCM và các tỉnh phía Nam, phần lớn là các trường hợp chủ nhà mang theo bản vẽ bể xây cũ để đối chiếu tỷ lệ ngăn trước khi quyết định chuyển sang composite. Toàn bộ bể được sản xuất tại xưởng rộng 4.000m² của công ty tại TP.HCM, có hồ sơ kỹ thuật và bản vẽ kèm theo từng đơn hàng. Liên hệ 0917.298.509 (khu vực miền Bắc) – 0902.824.099 (khu vực miền Nam) để nhận bản vẽ kỹ thuật và báo giá theo đúng dung tích công trình của bạn.
