Kích thước chuẩn của buồng đơn đặt ngoài trời và lý do từng số đo

Buồng vệ sinh ngoài trời không tựa vào tường nhà nào, nên nó phải tự đứng vững, tự chịu gió và tự chừa đủ chỗ cho người dùng. Số đo 242 × 85 × 105 cm được chốt từ ba thứ: tư thế người trưởng thành, độ dày vách và cách cửa mở.

Chiều cao, chiều rộng, chiều sâu và chiều cao lọt lòng

Chiều cao tổng thể 242 cm đã tính cả chân đế và mái. Phần thông thủy bên trong thấp hơn con số này một đoạn tương đương độ dày sàn và mái, nhưng vẫn đủ để người cao 1,8 m đội mũ bảo hộ đứng thẳng mà không chạm trần. Chiều rộng 85 cm là cạnh ngắn, chiều sâu 105 cm là cạnh dài. Vách composite dày khoảng 3–5 cm (tùy mẫu) nên lọt lòng còn khoảng 0,75–0,79 m theo chiều rộng và 0,95–0,99 m theo chiều sâu.

Cạnh rộng 85 cm gọn cho bãi hẹp, nhưng người to con sẽ thấy chật khi xoay người. Phần bù lại nằm ở chiều sâu 105 cm, nơi bố trí bệ ngồi và khoảng đứng. Lái xe tải đường dài thường vóc lớn, vì vậy nên bố trí cửa và lối bước vào theo cạnh sâu để người dùng đi vào thẳng, hạn chế phải quay người trong buồng.

Cửa mở trong hay mở ngoài, và tác động đến diện tích sử dụng

Với lòng buồng chỉ rộng khoảng 0,8 m, cửa mở vào trong gần như chiếm hết chỗ đứng. Người cầm đồ hoặc mang ba lô sẽ phải lách qua cánh cửa để ngồi. Cửa mở ra ngoài giữ trọn lòng buồng, nhưng cánh cửa quét một cung khoảng 0,7–0,8 m phía trước. Nếu cánh cửa hướng ra phía làn xe thì đó là lỗi bố trí nặng, vì người bước ra có thể đứng ngay trên đường xe chạy. Ở bãi xe, nên cho cửa hướng vào phía trong khuôn viên hoặc hướng về lối đi bộ. Kích thước thông thủy cửa cần đủ rộng cho người mang đồ đi qua mà không phải nghiêng vai.

Bản vẽ mặt bằng buồng vệ sinh composite

Bản vẽ mặt bằng cần thể hiện bốn lớp: đường viền thân ngoài 85 × 105 cm, đường viền lọt lòng, cung quét cánh cửa và vị trí bệ ngồi. Khoảng trống từ mép bệ ngồi đến cửa nên giữ khoảng 0,5–0,6 m để người dùng đứng dậy được.

Pro-tip 1: Đừng lấy số đo catalog làm số đo lọt lòng. Với buồng rộng 85 cm, vách dày thêm 1 cm mỗi bên đã làm lọt lòng hẹp đi 2 cm, và sai số lắp đặt có thể cộng thêm 1–2 cm nữa. Hãy yêu cầu nhà sản xuất ghi riêng hai cột: kích thước thân ngoài và kích thước lọt lòng đo thực tế, đặc biệt ở cạnh 85 cm.

Diện tích nền tối thiểu và bài toán bãi đỗ xe diện tích hẹp

Phần nền cho buồng, bồn và lối tiếp cận

Buồng chiếm khoảng 0,89 m². Bồn tự hoại nhựa đặt nổi cần thêm 1–1,5 m² cạnh buồng. Lối tiếp cận rộng 0,9 m phía trước cửa thêm khoảng 0,8 m². Cộng lại, diện tích nền nên dự trù 3–3,5 m². Chỗ nền này cần phẳng và chịu tải, vì buồng có người cộng bồn đầy nước nặng hơn nhiều so với con số trên giấy.

Khi bãi chỉ còn một góc trống

Với bãi hẹp, giải pháp vệ sinh cho bãi đỗ xe diện tích hẹp thường là dồn buồng và bồn thành một cụm liền nhau, sát hàng rào, ở góc xa cổng. Cạnh rộng chỉ 85 cm giúp cụm này nằm gọn dọc theo hàng rào mà không lấn ra làn xe. Nếu góc trống nằm ngay lối quay xe thì thà bỏ một ô đỗ còn hơn đặt buồng vào đó, vì sửa buồng bị va chạm tốn hơn nhiều so với một ô đỗ.

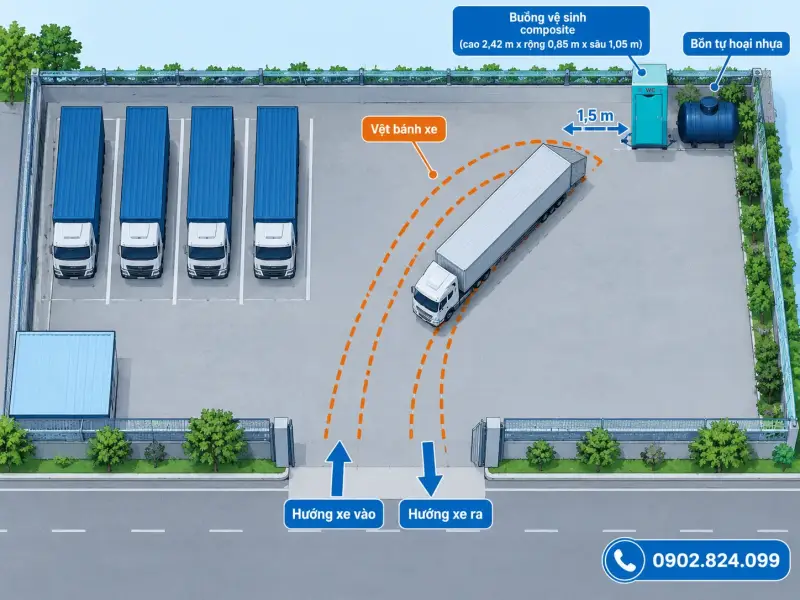

Đặt ở góc nào để xe tải lùi không va trúng

Bán kính quay đầu của xe tải và xe đầu kéo

Xe đầu kéo kéo sơ mi rơ moóc 40 feet có bán kính quay vòng ngoài khoảng 11–13 m tùy hãng và cấu hình trục. Phần đuôi rơ moóc khi cua gắt còn quét ra ngoài vệt bánh trước. Vị trí đặt buồng vì thế nên tính theo vệt bánh lớn nhất, chứ không theo xe con vốn chiếm đa số trong bãi.

Khoảng cách an toàn với làn xe, cổng ra vào và khu vực rửa xe

Khoảng cách chúng tôi khuyến nghị theo kinh nghiệm thi công: từ 1,5 m trở lên tính từ mép làn xe đến thân buồng, và lùi xa cổng ra vào để buồng cao 2,42 m không che tầm nhìn người lái. Gần khu rửa xe, nước và bọt xà phòng bắn vào thân buồng làm bẩn nhanh và làm trơn lối đi, nên cần cách khu này đủ xa để nền khô ráo. Nếu bãi có trụ bảo vệ hoặc bó vỉa, hãy đặt ngay phía trước buồng, giữa buồng và làn xe.

Cách bố trí không cản luồng xe chạy

Luồng xe vào đi thẳng, luồng xe ra cũng đi thẳng, chỗ cua mới là nơi xảy ra va chạm. Do đó buồng nên ở cạnh hàng rào, dọc theo cạnh dài của bãi, nơi xe chạy thẳng chứ không đổi hướng. Để cạnh sâu 105 cm chạy song song hàng rào, cạnh rộng 85 cm chỉ nhô ra khỏi hàng rào đúng bằng chiều rộng của nó. Đặt buồng ở “chỗ còn trống ngay giữa lối” là lỗi gặp thường xuyên nhất.

Pro-tip 2: Trước khi chốt vị trí, hãy vẽ vệt bánh của xe lớn nhất bằng phấn hoặc băng keo trên mặt nền, rồi cho một xe thật lùi thử một vòng. Mất 20 phút nhưng tránh được việc dời buồng sau khi đã lắp.

Bồn tự hoại nhựa vận hành thế nào khi bãi xe không có thoát nước ngầm

Nguyên lý bồn nổi đặt trên mặt nền

Nhiều bãi xe chỉ là nền bê tông hoặc đất đầm, không có đường ống thoát nước ngầm. Bồn đặt nổi giải quyết chuyện đó bằng cách chứa kín toàn bộ chất thải ngay tại chỗ. Chất thải đi qua ngăn lắng và ngăn lọc trong bồn, phần cặn giữ lại chờ hút định kỳ. Vì không nối vào cống, hệ thống không phụ thuộc hạ tầng của bãi.

Quy trình lắp đặt từng bước, không đục phá nền móng

1. Khảo sát mặt bằng, đo vệt xe và chốt vị trí cụm buồng cùng bồn.
2. Kiểm tra độ phẳng và khả năng chịu tải của nền, xử lý nếu có chỗ lún cục bộ.
3. Đặt khung hoặc bệ đỡ trên nền hiện hữu, không khoan sâu.
4. Hạ buồng vào vị trí và định vị chống trượt.
5. Đặt bồn, nối ống dẫn từ bệ ngồi vào bồn, lắp ống thông hơi đưa lên cao.
6. Cấp nước, chạy thử, kiểm tra rò rỉ trước khi bàn giao.

Cách làm này giữ nguyên kết cấu nền, và nếu sau này chủ bãi muốn dời đi, cụm buồng và bồn có thể nâng lên chuyển đi.

Ưu nhược điểm của bồn nhựa cho bãi xe

Ưu điểm: nhẹ, không gỉ, không cần đào, lắp nhanh, dễ dời. Hạn chế cần nói thẳng: bồn nổi chiếm một phần diện tích mặt nền, dung tích thường nhỏ hơn bể xây ngầm nên phải hút định kỳ đều hơn, và vị trí đặt cần tránh nơi xe có thể đâm trúng. Để so sánh các dòng và dung tích, bạn xem thêm tại mục bể phốt nhựa của chúng tôi.

Thông gió, ánh sáng và độ bền khi đặt ngoài trời

Ô thoáng, quạt hút và ngưỡng thông gió hợp lý

Với buồng cao 2,42 m, ô thoáng nên đặt gần trần để khí nóng thoát ra, kết hợp ô hút phía thấp để không khí vào. Nếu bãi đông xe diesel thì khói và hơi dầu dễ lọt vào, nên chắn ô thoáng bằng lưới và lắp quạt hút công suất nhỏ chạy liên tục trong giờ cao điểm. Thông gió tốt còn giữ cho mùi không đọng lại trong lòng buồng vốn khá hẹp.

Độ bền composite dưới nắng, mưa và hơi dầu bãi xe

Với composite, ba thứ đáng kiểm tra là lớp gelcoat chống tia UV, độ kín của mối ghép vách và khả năng chịu ăn mòn từ hơi dầu và nước rửa. Lớp gelcoat kém sẽ phấn hóa sau vài mùa nắng, còn mối ghép hở khiến nước mưa tràn vào. Buồng cao 2,42 m hứng gió nhiều hơn buồng thấp, nên chân đế cần được định vị chống trượt và chống lật. Muốn tìm hiểu sâu hơn về vật liệu này, mời bạn đọc về bể tự hoại composite.

Toilet bãi xe khác toilet công trường ở những điểm nào

Hai loại này thoạt nhìn giống nhau nhưng yêu cầu khác nhau khá nhiều:

Nếu nhu cầu chỉ trong vài tuần, hướng thuê nhà vệ sinh lưu động thường hợp lý hơn đầu tư cố định. Bãi xe hoạt động quanh năm thì nên làm theo kiểu bền vững.

Dự án thực tế: bãi xe của Tổng công ty Đầu tư P.T.N. tại Hà Nội

Hai vị trí triển khai

Chúng tôi thi công toilet lưu động tích hợp bồn tự hoại nhựa cho hệ thống bãi giữ xe của Tổng công ty Đầu tư P.T.N., đặt tại hai điểm có mật độ lưu thông cao: bãi xe trên đường Nguyễn Trãi (Thanh Xuân) và khu vực đường Vành Đai 3 (Hoàng Mai), Hà Nội.

Bài toán kỹ thuật, cách giải và kết quả

Yêu cầu của chủ bãi có hai vế. Thứ nhất, buồng phải gọn, không ăn vào bán kính quay đầu của xe lớn. Thứ hai, bãi hiện hữu không thể phá nền để xây bể ngầm. Chúng tôi chọn buồng đơn tiêu chuẩn 242 × 85 × 105 cm, đặt sát rìa bãi ngoài vệt bánh xe, kèm bồn tự hoại nhựa đặt nổi cạnh buồng. Mỗi cụm chỉ cần khoảng 3–3,5 m² nền, lắp mà không động đến kết cấu nền hiện hữu và đáp ứng yêu cầu vệ sinh môi trường của bãi.

Chi tiết sản xuất tại xưởng An Phú, TP.HCM

Buồng và bồn được sản xuất tại xưởng ở số 181/29 đường An Phú 18, khu phố Bình Phước B, phường An Phú, TP.HCM (Bình Dương cũ), sau đó vận chuyển ra Hà Nội để lắp tại hiện trường. Với chiều cao 2,42 m, khi lên xe chở cần tính cả chiều cao sàn xe và kiểm tra tuyến đi qua các gầm cầu thấp.

Chuẩn bị cho các yêu cầu mới: người khuyết tật, năng lượng mặt trời, xử lý tự động

Kích thước buồng khuyết tật và việc nên chừa sẵn diện tích

Buồng 85 × 105 cm không dùng được cho xe lăn. Buồng cho người dùng xe lăn cần lòng rộng hơn nhiều, thường từ 1,5 × 1,8 m lọt lòng trở lên để xe lăn xoay được, cộng thêm cửa rộng và tay vịn. Nếu bãi có kế hoạch mở rộng, nên chừa sẵn mặt bằng khoảng 5–6 m² ở vị trí hợp lý để sau này không phải dời cả cụm.

Đèn và quạt chạy điện mặt trời

Nhà vệ sinh bãi xe sử dụng năng lượng mặt trời phù hợp với bãi chưa kéo điện đến góc xa. Một tấm pin nhỏ, bộ lưu điện và đèn LED, quạt công suất thấp là đủ cho một buồng đơn. Đèn tự bật khi trời tối cũng giúp tài xế dùng ban đêm yên tâm hơn.

Bồn sinh học hạn chế mùi và xử lý chất thải tự động

Hệ thống bồn tự hoại sinh học không bốc mùi dùng vi sinh để phân hủy cặn nhanh hơn, giảm tần suất hút. Với khu có dân cư sát bãi xe, đây là điểm chủ bãi nên cân nhắc. Hệ thống xử lý chất thải tự động còn ở giai đoạn đầu với loại buồng đơn, nên khi cần, hãy trao đổi cụ thể với nhà sản xuất về chi phí vận hành.

Quy trình triển khai cùng Công ty Môi Trường Bình Dương

Chúng tôi làm theo sáu bước:

1. Khảo sát mặt bằng và đo vệt xe lớn nhất.
2. Chốt vị trí buồng, bồn và hướng cửa.
3. Sản xuất tại xưởng An Phú, TP.HCM.
4. Vận chuyển đến bãi.
5. Lắp đặt, nối bồn, chạy thử.
6. Bàn giao và hướng dẫn lịch hút bồn.

Bạn có thể xem thêm các mẫu tại danh mục sản phẩm và bài viết kinh nghiệm tại mục tin tức. Gọi hotline/Zalo 0902 824 099 – 0917 298 509 để được khảo sát bãi xe của bạn.

Câu hỏi thường gặp

Buồng 242 × 85 × 105 cm có vừa chỗ trống nhỏ không?

Buồng chỉ chiếm khoảng 0,89 m². Tính cả bồn và lối tiếp cận, bạn cần khoảng 3–3,5 m². Nếu góc trống nhỏ hơn thế, hãy cho chúng tôi số đo để tư vấn cách xếp lại.

Có cần giấy phép xây dựng không?

Buồng đặt nổi, không móng cố định thường khác với công trình xây dựng cố định. Tuy nhiên cần làm theo quy định hiện hành của địa phương, và chủ bãi nên hỏi cơ quan quản lý tại nơi đặt bãi để được hướng dẫn cụ thể.

Mùa mưa có bị tràn không?

Bồn kín và có ống thông hơi nên nước mưa không chảy vào. Điều cần để ý là nền đặt buồng không bị ngập, nên cần nâng bệ nếu bãi trũng.

Có nâng cấp lên buồng cho người khuyết tật được không?

Có thể, nếu mặt bằng đủ rộng. Vì kích thước và cửa khác hẳn buồng đơn nên đây thường là một buồng mới, không phải cải tạo buồng cũ.

Thời gian giao và lắp là bao lâu?

Phụ thuộc số lượng và khoảng cách vận chuyển. Chúng tôi sẽ báo thời gian cụ thể sau khi khảo sát mặt bằng.

Tác giả bài viết : Nguyễn Thị Nhị Trang – CEO Công Ty Môi Trường Bình Dương
