Cách Lắp Ống Thoát Nước Nhà Vệ Sinh Chống Trào Ngược Mùi

• Sơ đồ ống thoát nước quyết định nhà vệ sinh có nghẹt hay không
• Độ dốc và đường kính ống theo từng thiết bị vệ sinh
• Vai trò ống thông hơi trong việc chống trào ngược mùi hôi
• Cách đi ống nhà vệ sinh nhà cấp 4 từ bồn cầu tới bể chứa
• Khoảng cách tối đa từ bồn cầu tới bể tự hoại composite
• Lỗi thường gặp khi đi ống âm sàn nhà cấp 4
• Cách đi ống nước nhà vệ sinh tầng 2: bài toán chênh cao trình
• Bố trí trục kỹ thuật đứng (hộp gen) cho nhà nhiều tầng
• Giải pháp khi không thể đục sàn bê tông chịu lực
• Kích thước đặt ống nhà vệ sinh theo từng hạng mục
• Sơ đồ lắp đặt ống nước khi đấu nối với bể tự hoại composite
• Vì sao ống thoát cần thiết kế riêng cho bể composite dung tích nhỏ
• Vị trí đặt ống thông hơi và ống xả khi dùng bể phốt 3 ngăn composite 3–10m³
• Cách đặt ống nhà vệ sinh cho công trình lưu động: 2 dự án thi công thực tế
• Nhà vệ sinh lưu động buồng đơn xả trực tiếp bể composite 3m³ tại Đồng Nai
• Công trình công cộng 3 buồng xả bể composite 10m³ tại Đà Nẵng
• Cách đi ống nước cho mạnh, tránh chảy yếu
• Nguyên nhân ống thoát yếu, thoát chậm
• Sai lầm khi chọn sai đường kính ống cấp
• Checklist đọc bản vẽ cấp thoát nước trước khi thi công
• Câu hỏi thường gặp

Sơ đồ ống thoát nước quyết định nhà vệ sinh có nghẹt hay không

Phần lớn các ca nghẹt nhà vệ sinh mà đội kỹ thuật xử lý không xuất phát từ việc bồn cầu kém chất lượng, mà từ sơ đồ ống thoát nước được vẽ hoặc thi công sai ngay từ đầu. Ba yếu tố quyết định gồm: đường kính ống theo đúng thiết bị, độ dốc đủ để nước tự chảy bằng trọng lực, và hệ thống ống thông hơi giữ áp suất ổn định trong toàn tuyến ống.

Một sai lầm phổ biến là thợ thi công dùng chung một cỡ ống cho mọi điểm thoát để tiện thi công, trong khi bồn cầu, sàn tắm và lavabo cần đường kính khác nhau do lưu lượng và loại chất thải khác nhau.

Độ dốc và đường kính ống theo từng thiết bị vệ sinh

Ống thoát bồn cầu phổ biến dùng đường kính 90–110mm với độ dốc khoảng 2%, tức cứ mỗi mét chiều dài ống hạ thấp khoảng 2cm. Ống thoát sàn nhà tắm thường dùng cỡ 34–49mm, nhiều công trình dân dụng hiện nay chọn thẳng cỡ 60mm để giảm rủi ro nghẹt do tóc và cặn xà phòng, độ dốc duy trì 1–2%. Ống thoát lavabo và chậu rửa dùng cỡ nhỏ hơn, khoảng 34–42mm.

Độ dốc quá thấp khiến nước chảy chậm, cặn lắng dần theo thời gian. Độ dốc quá cao lại khiến nước rút nhanh hơn chất rắn, để lại cặn bám thành ống — đây là lý do vì sao "dốc càng nhiều càng tốt" là quan niệm sai.

Vai trò ống thông hơi trong việc chống trào ngược mùi hôi

Ống thông hơi (thường gọi ống thoát khí) nối từ hệ thống ống thoát lên cao hơn mái nhà, có nhiệm vụ cân bằng áp suất khi nước xả xuống. Không có ống này, dòng nước xả tạo áp suất âm tức thời trong đường ống, hút luôn lớp nước đọng trong xi phông (bộ phận giữ nước hình chữ U dưới mỗi thiết bị vệ sinh) ra ngoài. Khi lớp nước đó mất đi, khí từ đường ống thoát và hầm chứa sẽ theo đường ống trào ngược lên qua sàn thoát hoặc lavabo. Đây là nguyên nhân phổ biến nhất khiến nhà vệ sinh mới xây vẫn có mùi dù chưa hề sử dụng nhiều.

Cách đi ống nhà vệ sinh nhà cấp 4 từ bồn cầu tới bể chứa

Nhà cấp 4 có lợi thế là toàn bộ hệ thống ống đi âm nền, ít bị giới hạn bởi kết cấu sàn bê tông chịu lực như nhà tầng, nhưng vẫn có những lỗi lặp lại ở gần như mọi công trình dân dụng.

Khoảng cách tối đa từ bồn cầu tới bể tự hoại composite

Trong thực tế thi công, khoảng cách từ bồn cầu đến bể chứa nên giữ trong khoảng 6–10m. Vượt quá khoảng này mà không tăng đường kính ống hoặc bổ sung ống thông hơi trung gian, tốc độ dòng chảy giảm dần theo chiều dài ống, chất thải dễ lắng lại ở đoạn cuối gần bể hơn là ở đoạn đầu gần bồn cầu — điều nhiều chủ nhà không ngờ tới khi đặt bể ở góc đất xa nhất để "cho khuất".

Lỗi thường gặp khi đi ống âm sàn nhà cấp 4

Ba lỗi lặp lại nhiều nhất trong các công trình thực tế: dùng một co (khúc cua) 90 độ thay vì hai co 45 độ nối tiếp, khiến dòng chảy đổi hướng đột ngột và cặn dễ mắc lại ngay góc cua; không chừa hố ga kiểm tra ở đoạn ống dài trên 6m, khiến việc thông tắc về sau phải đào cả đoạn nền; và đặt ống thoát sàn thấp hơn miệng ống thoát bồn cầu tại điểm đấu nối chung, tạo hiện tượng nước từ sàn dồn ngược vào ống bồn cầu khi xả cùng lúc.

Cách đi ống nước nhà vệ sinh tầng 2: bài toán chênh cao trình

Nhà vệ sinh tầng 2 trở lên đặt ra bài toán khác hẳn tầng trệt: nước thải phải vượt qua sàn bê tông chịu lực, và mọi sai sót ở đây đều khó sửa hơn nhiều lần vì ảnh hưởng đến kết cấu.

Bố trí trục kỹ thuật đứng (hộp gen) cho nhà nhiều tầng

Giải pháp chuẩn là bố trí một trục kỹ thuật đứng — thường gọi hộp gen — chạy xuyên suốt từ tầng trên xuống tầng trệt, gom toàn bộ ống thoát của các tầng vào một đường duy nhất trước khi ra bể chứa. Trục này cần đặt ở vị trí cố định ngay từ bản vẽ kết cấu, không nên "chèn thêm" sau khi đã đổ sàn, vì việc đục xuyên sàn chịu lực sau này vừa tốn kém vừa ảnh hưởng an toàn công trình.

Giải pháp khi không thể đục sàn bê tông chịu lực

Với nhà cải tạo không có sẵn hộp gen, một hướng xử lý là đi ống thoát âm trần tầng dưới thay vì âm sàn tầng trên, sau đó ốp trần thạch cao che đường ống. Cách này tránh phải đục kết cấu chịu lực, nhưng đòi hỏi tính toán độ dốc kỹ hơn vì khoảng không dưới trần thường hạn chế, và cần chừa cửa thăm để bảo trì khi cần.

Mẹo thực chiến: Với nhà đang xây mới, nên xác định vị trí nhà vệ sinh các tầng thẳng hàng nhau ngay từ bước bố trí mặt bằng. Một trục ống thẳng đứng luôn dễ thi công và ít sự cố hơn nhiều so với việc phải bẻ ống ngang qua nhiều nhịp dầm để "né" vị trí nhà vệ sinh lệch tầng.

Kích thước đặt ống nhà vệ sinh theo từng hạng mục

Bảng dưới đây tổng hợp các thông số phổ biến trong thực tế thi công dân dụng, dùng để đối chiếu nhanh khi đọc bản vẽ:

Các con số này là thông số tham khảo phổ biến trong thi công thực tế, không thay thế cho việc khảo sát cụ thể tại công trình — địa hình, số tầng và loại thiết bị vệ sinh sử dụng đều ảnh hưởng đến lựa chọn cuối cùng.

Sơ đồ lắp đặt ống nước khi đấu nối với bể tự hoại composite

Đây là phần khác biệt rõ nhất so với bể xây gạch truyền thống, và cũng là phần nhiều bản vẽ có sẵn trên mạng bỏ sót vì chỉ được thiết kế theo tư duy bể xây.

Vì sao ống thoát cần thiết kế riêng cho bể composite dung tích nhỏ

Bể phốt di động composite thường có dung tích nhỏ hơn nhiều so với bể xây gạch cùng công năng — phổ biến từ 1m³ đến 10m³ tùy quy mô công trình, so với bể xây thường phải đào rộng và tốn diện tích hơn đáng kể để đạt cùng thể tích chứa. Vì thời gian lưu nước trong bể composite ngắn hơn, tốc độ và góc độ dòng chảy ở đoạn ống dẫn vào bể cần chính xác hơn để tránh dòng nước xả mạnh làm xáo trộn lớp bùn lắng đáy bể, ảnh hưởng đến hiệu quả phân hủy.

Vị trí đặt ống thông hơi và ống xả khi dùng bể phốt 3 ngăn composite 3–10m³

Với bể composite, ống thông hơi nên đặt ngay trên nắp bể hoặc gần điểm ống vào, thay vì chỉ đặt trên mái nhà như với bể xây. Ống xả vào bể cần giữ độ dốc liên tục, tránh đoạn ống nằm ngang dài ngay trước miệng bể vì đây là điểm dễ tích tụ cặn nhất trong toàn tuyến. Với các dòng bể tự hoại composite hiện đang sản xuất tại xưởng của Môi Trường Bình Dương, độ dày thành bể phổ biến trong khoảng 8–12mm tùy dung tích, đủ chịu lực khi lắp âm đất mà không cần đổ thêm móng bê tông như bể xây.

Với các công trình đang cân nhắc giữa bể xây và bể composite, đội kỹ thuật của Môi Trường Bình Dương có thể khảo sát và tư vấn sơ đồ đấu nối phù hợp với diện tích đất thực tế, đặc biệt hữu ích cho các mặt bằng hẹp không đủ chỗ đào bể xây truyền thống. Chi tiết thông số các dòng bể tự hoại composite hiện có tại xưởng được cập nhật theo từng dung tích.

Cách đặt ống nhà vệ sinh cho công trình lưu động: 2 dự án thi công thực tế

Với các công trình lưu động — công trường xây dựng, khu công nghiệp, sự kiện ngoài trời — sơ đồ ống thoát cần tính đến khả năng tháo lắp và vận chuyển, không cố định như nhà dân dụng.

Nhà vệ sinh lưu động buồng đơn xả trực tiếp bể composite 3m³ tại Đồng Nai

Một công trình Môi Trường Bình Dương đã cung cấp là hạng mục nhà vệ sinh lưu động buồng đơn không có bồn chứa riêng, xả trực tiếp xuống bể tự hoại composite tự hủy dung tích 3m³, cho khách hàng là Công Ty TNHH Cơ Khí Xây Dựng L.T. tại lô B2, khu Gia đình Cán bộ Quân Đoàn 4, KP 11, phường Tân Phong, thành phố Biên Hòa, Đồng Nai. Với dạng lắp đặt này, ống xả từ buồng vệ sinh xuống bể được thiết kế đường kính lớn hơn mức tối thiểu dân dụng và độ dốc dốc hơn thông thường, do lưu lượng sử dụng tại công trường thường tập trung vào một số khung giờ nhất định thay vì rải đều cả ngày như nhà ở.

Công trình công cộng 3 buồng xả bể composite 10m³ tại Đà Nẵng

Trường hợp thứ hai là hạng mục cung cấp và lắp đặt nhà vệ sinh công cộng lưu động 3 buồng, không dùng bồn chứa phân riêng mà xả trực tiếp xuống bể tự hoại composite dung tích 10m³, thực hiện cho khách hàng :  bể phốt đúc sẵn lắp đặt cho khách hàng Công Ty TNHH TM DV L.T.P  tại đường Triệu Nữ Vương, phường Hải Châu, TP Đà Nẵng (tên công ty được viết tắt theo yêu cầu bảo mật của khách hàng). Với 3 buồng dùng chung một bể, sơ đồ ống thoát phải gom ba đường ống riêng biệt về một điểm đấu nối trước khi vào bể, tránh để ba đường xả trực tiếp vào ba vị trí khác nhau trên thân bể vì dễ gây xáo trộn dòng chảy và giảm hiệu quả lắng cặn.

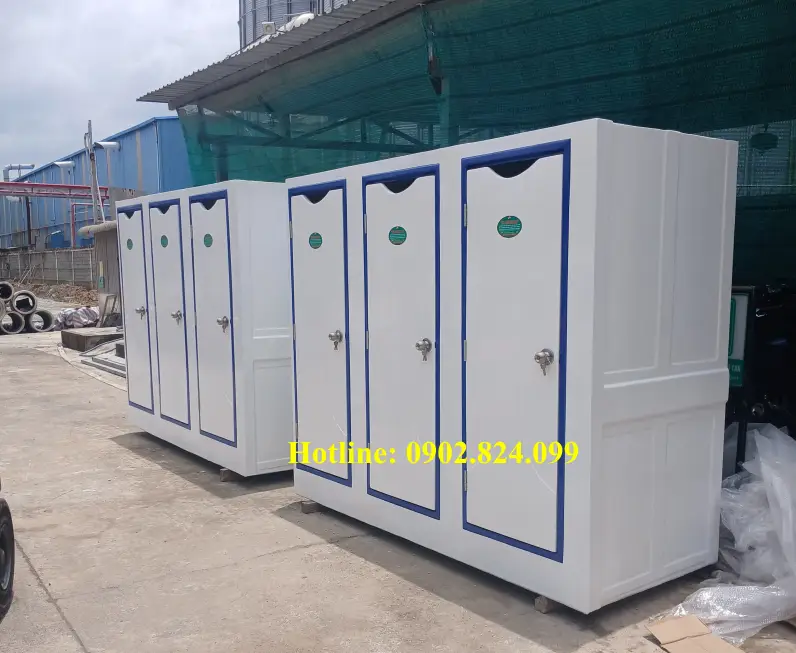

nhà vệ sinh công cộng 3 buồng giao tại Công trình Đà Nẵng

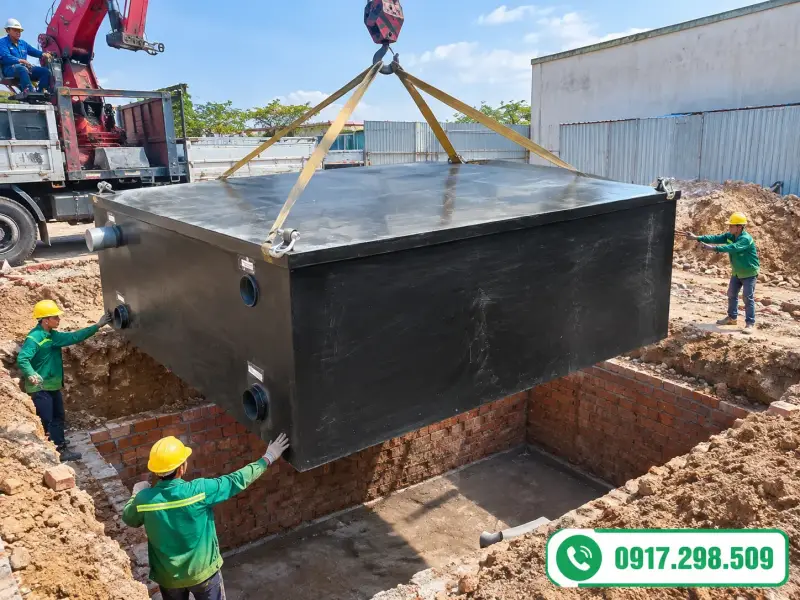

bể phốt đúc sẵn lắp đặt cho khách hàng Công Ty TNHH TM DV XD  L.T.P tại Đà nẵng

Mẹo thực chiến: Với công trình lưu động dùng chung bể cho nhiều buồng, nên đặt bể composite thấp hơn cao trình đáy ống xả tối thiểu 10–15cm. Nhiều đơn vị thi công đặt bể ngang bằng ống xả để tiết kiệm công đào, nhưng khi bể gần đầy, mức nước dâng lên dễ gây hiện tượng chảy ngược nhẹ vào đường ống, nhất là vào giờ cao điểm sử dụng.

Với các đơn vị thi công đang cần tư vấn cấu hình tương tự — dù là công trường nhỏ hay công trình công cộng nhiều buồng — có thể tham khảo thêm các mẫu tại sản phẩm Môi Trường Bình Dương hoặc liên hệ trực tiếp để được khảo sát theo mặt bằng thực tế.

Cách đi ống nước cho mạnh, tránh chảy yếu

Vấn đề chảy yếu thường bị nhầm là do nguồn cấp nước, trong khi phần lớn trường hợp thực tế lại nằm ở chính sơ đồ đường ống cấp bên trong nhà vệ sinh.

Nguyên nhân ống thoát yếu, thoát chậm

Ba nguyên nhân lặp lại nhiều nhất: chọn đường kính ống cấp quá nhỏ so với số lượng thiết bị dùng chung một đường trục, đường ống bị gấp khúc qua quá nhiều co nối trong một đoạn ngắn làm giảm áp suất tích lũy, và tình trạng cặn khoáng bám dần bên trong ống sau nhiều năm sử dụng ở khu vực có nguồn nước cứng.

Sai lầm khi chọn sai đường kính ống cấp

Nhiều công trình dùng ống cấp Ø21mm cho toàn bộ đường trục cấp nước cho cả nhà vệ sinh lẫn khu bếp, trong khi đường trục chính nên dùng cỡ lớn hơn rồi mới chia nhỏ ra từng nhánh thiết bị. Việc dùng một cỡ ống cho toàn tuyến khiến áp lực bị chia đều một cách bất lợi khi nhiều thiết bị cùng sử dụng, dẫn đến cảm giác nước yếu dù nguồn cấp tổng vẫn đủ mạnh.

Checklist đọc bản vẽ cấp thoát nước trước khi thi công

Trước khi cho đổ bê tông hoặc lắp đặt cố định, nên đối chiếu bản vẽ với các mốc sau:

• Đường kính ống tại từng điểm thoát đã đúng với loại thiết bị vệ sinh sử dụng, không dùng chung một cỡ cho tất cả.
• Độ dốc thể hiện rõ trên bản vẽ mặt cắt, không chỉ ghi trên mặt bằng.
• Vị trí ống thông hơi đã được đánh dấu và có đường đi rõ ràng lên cao hơn mái hoặc gần bể chứa.
• Vị trí hố ga kiểm tra đã bố trí ở các đoạn ống dài, dễ tiếp cận khi cần thông tắc về sau.
• Cao trình đáy bể chứa thấp hơn cao trình đáy ống xả để tránh hiện tượng chảy ngược khi bể gần đầy.

🔥 GIÁ SỈ TẬN XƯỞNG Gia công bồn composite FRP theo yêu cầu

🔥 GIÁ SỈ TẬN XƯỞNG Bể tự hoại septic composite 7m3

🔥 GIÁ SỈ TẬN XƯỞNG Bể phốt composite 2m3

Câu hỏi thường gặp

Ống thoát nhà vệ sinh nên đi âm sàn hay nổi tường?

Với nhà xây mới, đi âm sàn giúp thẩm mỹ gọn hơn và ít va chạm khi sử dụng. Với nhà cải tạo không thể đục sàn chịu lực, đi nổi hoặc âm trần tầng dưới là lựa chọn thực tế hơn, miễn giữ đủ độ dốc yêu cầu.

Hầm tự hoại có cần ống thông hơi riêng không?

Có. Dù dung tích nhỏ hơn bể xây, bể composite vẫn cần ống thông hơi để cân bằng áp suất trong bể, tránh tình trạng khí tích tụ gây áp lực lên nắp bể hoặc đẩy ngược mùi qua đường ống xả.

Khoảng cách tối thiểu từ hầm phốt tự hoại đến nhà là bao nhiêu?

Khuyến nghị phổ biến là giữ khoảng cách tối thiểu vài mét tính từ mép bể đến móng nhà, tùy theo diện tích đất thực tế và dung tích bể. Với mặt bằng quá hẹp, nên trao đổi trực tiếp với đơn vị cung cấp để chọn dung tích và vị trí đặt phù hợp.

Vì sao nhà vệ sinh tầng 2 hay bị nghẹt hơn tầng trệt?

Phần lớn do đường ống tầng trên phải đi qua nhiều đoạn cua hơn để về đúng trục kỹ thuật, và độ dốc dễ bị thợ thi công làm sai lệch trong quá trình đi ống âm sàn ở không gian hạn chế hơn tầng trệt.

Báo giá bể phốt composite có bao gồm lắp đặt và đường ống không?

Tùy đơn vị cung cấp. Mức giá bể tự hoại composite trên thị trường hiện dao động phổ biến trong khoảng 3–12 triệu đồng tùy dung tích và độ dày composite, phần lắp đặt và đấu nối đường ống thường được báo riêng theo khảo sát thực tế công trình. Nên yêu cầu báo giá chi tiết bao gồm cả hai hạng mục trước khi so sánh giữa các nhà cung cấp.

Sơ đồ ống thoát nước đúng ngay từ đầu luôn rẻ hơn nhiều lần so với chi phí đục sửa sau khi đã hoàn thiện công trình. Với các công trình cần tư vấn cấu hình đường ống phù hợp với bể tự hoại composite hoặc nhà vệ sinh di động cho công trường, đội ngũ kỹ thuật tại xưởng sản xuất của Môi Trường Bình Dương ở TP Hồ Chí Minh có thể khảo sát và đề xuất sơ đồ đấu nối cụ thể theo từng mặt bằng, không áp dụng một mẫu chung cho mọi công trình. Liên hệ hotline/Zalo 0902 824 099 – 0917.298.509 để được tư vấn trực tiếp. Xem thêm các bài kỹ thuật liên quan tại chuyên mục tin tức
